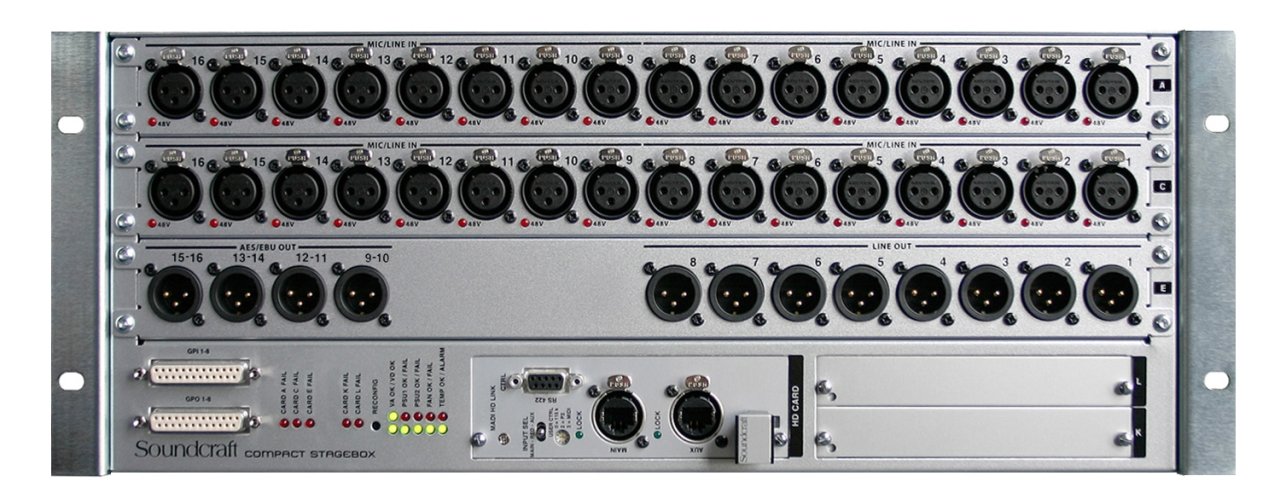

Soundcraft Compact Stagebox yalnızca 4U raf alanına sahiptir.Modüler ünite tamamen yapılandırılabilir, ancak standart Studer D21m I / O kartları için standart 32 mikrofon / hat girişi, 8 hat çıkışı, 8 kanal AES / EBU çıkışı ve 2 genişletme yuvası yapılandırmasıyla sunulur. D21m, Studer ve Soundcraft dijital mixleme sistemleri için I / O mimarisidir ve CobraNet®, AVIOM A-Net®16, Ethersound, ADAT ve RockNet dahil olmak üzere en popüler dijital formatlara bağlantı sağlar. Genişletme yuvalarına bir MADI kayıt arabirimi de takılabilir.
Kompakt Sahne Kutusunu çıkış modülü yerine ek 16 mikrofon / hat giriş XLR modülü ile donatmak ve 48 giriş sağlamak mümkündür. Bu durumda, genişletme yuvalarına takılan D21m kartları aracılığıyla D-Tipi konektörlerde analog veya AES çıkışları elde edilebilir.
D21m opsiyon kartı arayüzünün esnekliğinin yanı sıra, Kompakt Sahne Kutusu Soundcraft Vi1 konsolunda bulunanla aynı Mic / line I / O modüllerini kullanır ve sonuç olarak modülleri konsol ve sahne kutusu arasında taşımak veya paylaşmak mümkündür , Vi1 veya Stagebox'ta farklı bir G / Ç yapılandırması gerekiyorsa. Örneğin, Sahne Kutusundan gelen 8 çıkış / AES çıkış kartı, 16 kanallık bir çıkış kartı yerine Vi1 konsoluna takılabilir. Alternatif olarak, çok sayıda çıkış gerekiyorsa mikrofon giriş modülleri çıkış modülleri ile değiştirilebilir. Kartları genişletme yuvalarına takarken, CSB'nin maksimum giriş ve çıkış kapasitesinin MADI konsol bağlantısı ile 64 giriş / 64 çıkış ile sınırlandırıldığına dikkat edilmelidir.
Kompakt Stagebox, ana konsola Cat-5 veya Optik fiber MADI kullanılarak bağlanır, daha büyük 64 Mic / line Vi6 Stagebox bağlanır ve aynı yedek MADI kablo kapasitesini paylaşır. Cat5 Versiyonu: E947.350000 Optik versiyon: E947351000
Ünite, çift yedekli güç kaynakları, termostatik kontrollü fan soğutma ve tam LED durum izleme ile birlikte gelir. 8 kanallı bir GPIO arayüzü de sağlanmıştır.
Kompakt Sahne Kutusu, uzak Sahne Kutularından 96 mikrofon / hat analog girişe kadar genişleterek veya Vi1 ve Si konsollarının ortağı olarak giriş kapasitesini genişletmenin uygun maliyetli bir yöntemi olarak mevcut Vi Serisi konsol sahipleri için idealdir bu konsollar için mevcut isteğe bağlı MADI arabirim kartlarıyla birlikte düşük maliyetli uzaktan G / Ç özelliği sağlar.
