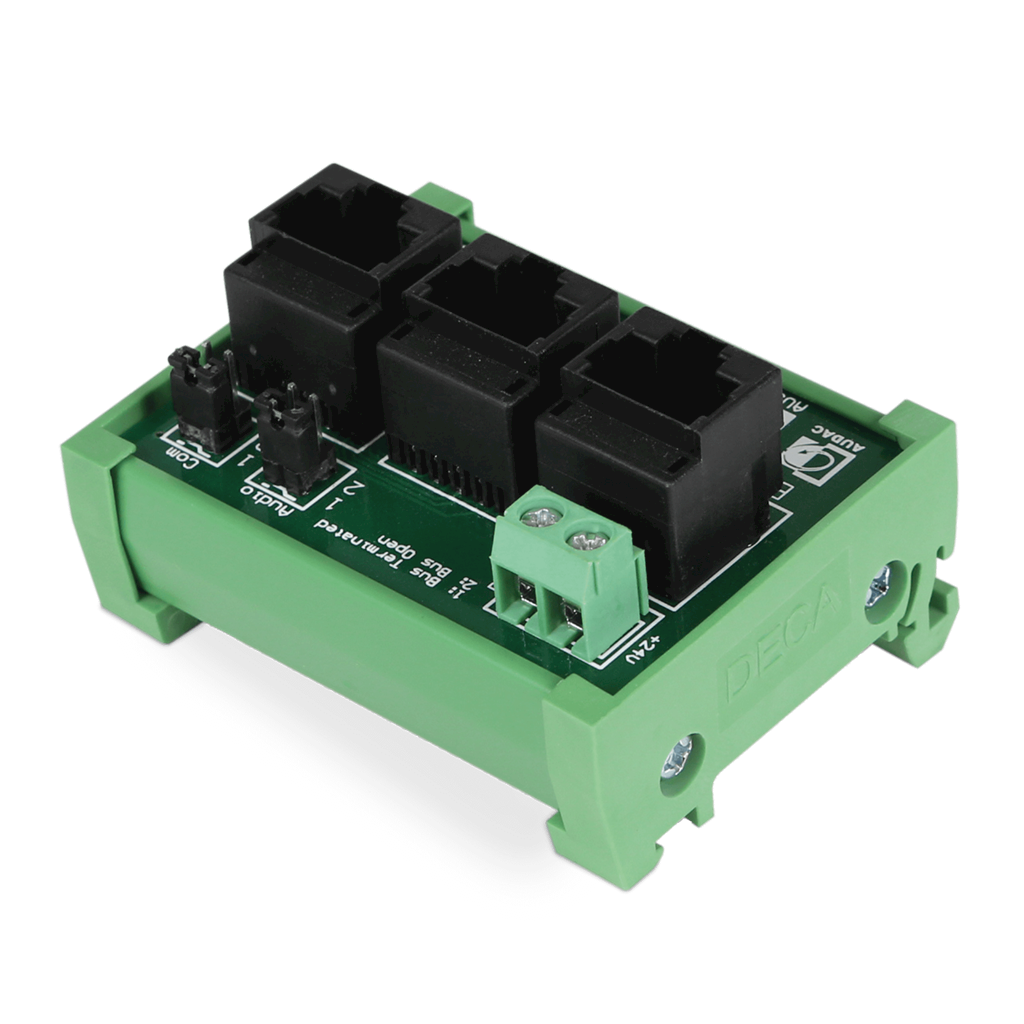

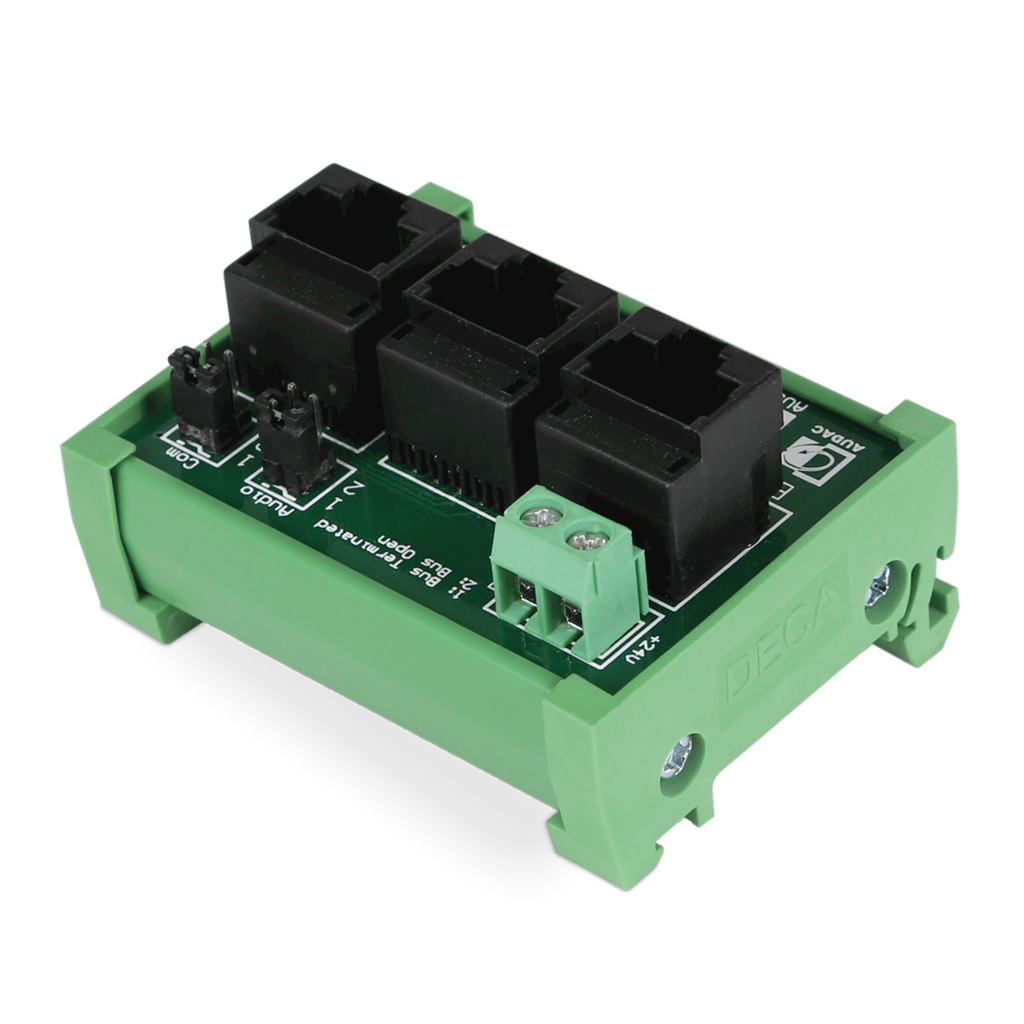

Audac ARJ03P APM Serisi Güç Bağlantısı için 3 Yollu RJ 45 Bağlantı Noktası
0,00 TL
Saat 15:00'a Kadar Olan Siparişler Aynı Gün Kargoya Verilecektir
AUDAC ARJ03P RJ 45 3-way junctıon for APM-SERIES power connection
ARJ03P, RJ45 konnektörleri kullanılarak bağlanan bükülü çift tabanlı herhangi bir veritabanını bağlamak ve bölmek için kullanılabilen bir RJ45 ayırıcı / bağlantı kutusudur. Tipik bir uygulama örneği, çoklu giriş ve / veya çıkış cihazlarının bir matris sistemindeki tek bir çevresel porta bağlandığı iletişim ve ses aktarma veri yollarının genişletilmesidir. Diğer bir tipik örnek, aktarılan besleme gerilimi uzun kablo uzunlukları nedeniyle yetersiz kaldığında uzak giriş veya çıkış modülüne güç sağlamak için bir iletişim veriyoluna harici bir güç kaynağının uygulanmasıdır. Gelen ve giden bağlantıları yapmak için 'BUS IN' ve 'BUS OUT' konektörü olan üç RJ45 konektörden oluşur, üçüncü konektör ise uzak giriş veya çıkış modülü bağlantısına izin verir. Yansımalar olmadan net bir iletişim sağlamak için iletişim (Pin4 ve Pin5) ve ses (Pin7 ve Pin8) çiftlerinin karakteristik empedanslarında (120 Ohm) sonlandırılabildiği iki sonlandırma atlama kablosu sağlanır. Baraya harici bir güç kaynağının (+24 V DC) bağlanabileceği bir terminal bloğu konektörü sağlanmıştır. +24 V DC, RJ45 Pin3 (+) ve Pin6'da (GND) bulunur. Kırılmaz plastik gövde, Mini DIN raylarına kolay montaj imkanı sunar.
ARJ03P, RJ45 konnektörleri kullanılarak bağlanan bükülü çift tabanlı herhangi bir veritabanını bağlamak ve bölmek için kullanılabilen bir RJ45 ayırıcı / bağlantı kutusudur. Tipik bir uygulama örneği, çoklu giriş ve / veya çıkış cihazlarının bir matris sistemindeki tek bir çevresel porta bağlandığı iletişim ve ses aktarma veri yollarının genişletilmesidir. Diğer bir tipik örnek, aktarılan besleme gerilimi uzun kablo uzunlukları nedeniyle yetersiz kaldığında uzak giriş veya çıkış modülüne güç sağlamak için bir iletişim veriyoluna harici bir güç kaynağının uygulanmasıdır. Gelen ve giden bağlantıları yapmak için 'BUS IN' ve 'BUS OUT' konektörü olan üç RJ45 konektörden oluşur, üçüncü konektör ise uzak giriş veya çıkış modülü bağlantısına izin verir. Yansımalar olmadan net bir iletişim sağlamak için iletişim (Pin4 ve Pin5) ve ses (Pin7 ve Pin8) çiftlerinin karakteristik empedanslarında (120 Ohm) sonlandırılabildiği iki sonlandırma atlama kablosu sağlanır. Baraya harici bir güç kaynağının (+24 V DC) bağlanabileceği bir terminal bloğu konektörü sağlanmıştır. +24 V DC, RJ45 Pin3 (+) ve Pin6'da (GND) bulunur. Kırılmaz plastik gövde, Mini DIN raylarına kolay montaj imkanı sunar.
| SİSTEM ÖZELLİKLERİ | ||||
|---|---|---|---|---|
| Konektörler | 3 x RJ45 | |||
| 1 x 2 pimli Euro Terminal Bloğu (Güç kaynağı) | ||||
| Veriyolu sonlandırma | Ses | 120 Ω | ||
| İletişim | 120 Ω | |||
| ÜRÜN ÖZELLİKLERİ | ||||
|---|---|---|---|---|
| boyutlar | 61 x 48 x 40 mm (G x Y x D) | |||
| Ağırlık | 0,043 kg | |||
| Montaj | Mini DIN rayı | |||
| İnşaat | Kırılmaz plastik gövde | |||
| Renkler | Yeşil | |||
